Train de chaîne pour pelle : guide complet pour bien choisir

Sur un chantier de terrassement ou de démolition, la mobilité de votre pelle dépend entièrement de son train de chaîne. Ce système de liaison au sol, composé de maillons articulés, de barbotins, de galets et de roues folles, encaisse des contraintes mécaniques considérables à chaque rotation et déplacement. Selon une étude de Business Research Insights, le marché mondial des pelles hydrauliques pesait 47,94 milliards de dollars en 2023 et devrait atteindre 71,68 milliards de dollars d'ici 2032. Cette croissance illustre l'importance cruciale des composants de train de roulement dans un secteur en pleine expansion. Pour trouver rapidement les bonnes références, nous mettons à votre disposition notre catalogue de pièces de train de roulement pour engins TP.

Comprendre le fonctionnement, les critères de sélection et les bonnes pratiques d'entretien d'un train de chaine pour pelle vous permettra d'optimiser la durée de vie de vos équipements tout en maîtrisant vos coûts d'exploitation. Voici tout ce que vous devez savoir pour faire un choix éclairé.

Qu'est-ce qu'un train de chaîne pour pelle et comment fonctionne-t-il ?

Le train de chaîne constitue le système de propulsion et de liaison au sol de toute pelle sur chenilles. Il assure la stabilité de l'engin, sa capacité de déplacement et sa traction sur des terrains variés. Ces composants essentiels assurent la liaison au sol des engins de construction, garantissant leur stabilité et leur mobilité sur tous types de terrains.

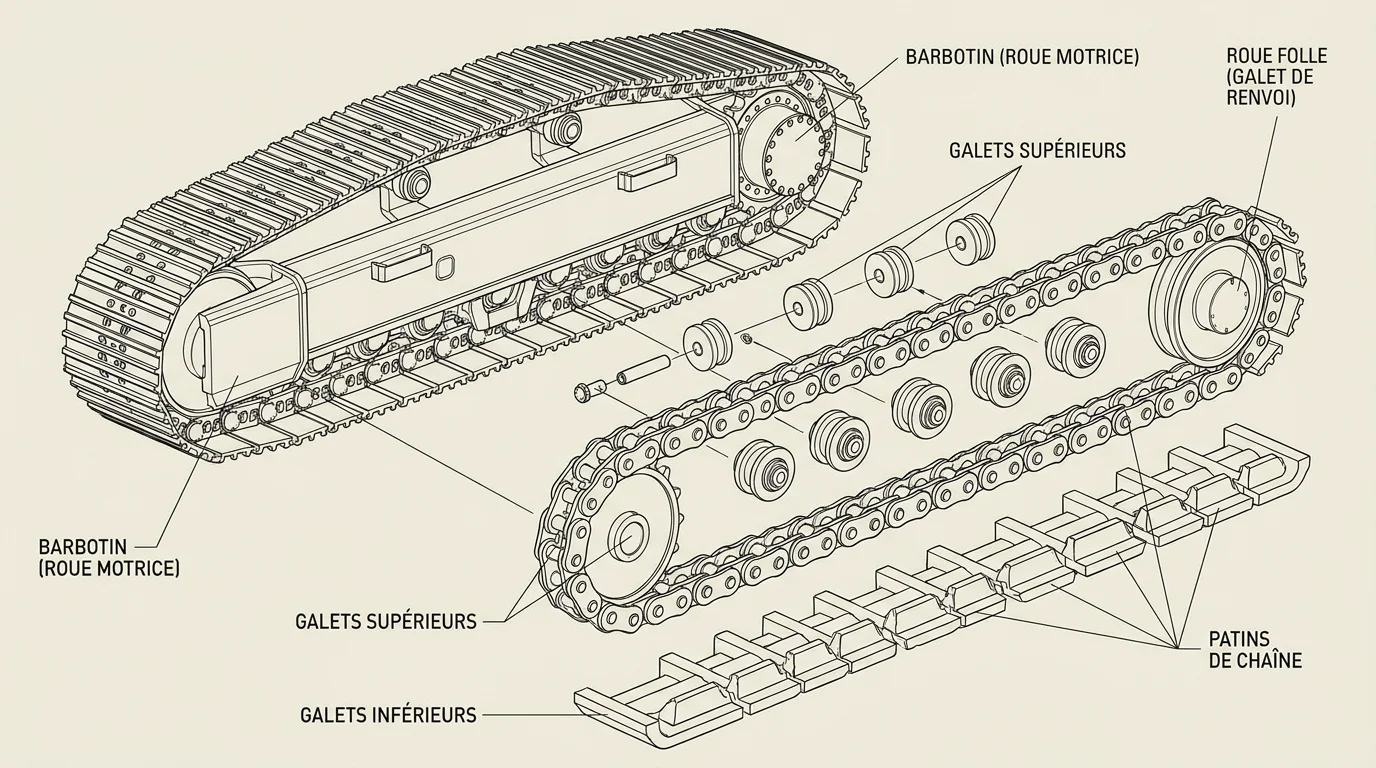

Ce système se compose de plusieurs éléments interdépendants. Les maillons de chaîne forment la boucle principale et supportent le poids de la machine. Le barbotin (ou couronne dentée) assure l'entraînement de la chaîne grâce au moteur de translation. La roue folle maintient la tension correcte de l'ensemble. Les galets supérieurs et galets inférieurs guident la chaîne et répartissent la charge. Enfin, les patins de chaîne (ou tuiles) sont fixés sur les maillons pour offrir l'adhérence au sol.

Chaque composant joue un rôle précis. Le barbotin transmet le couple du moteur hydraulique à la chaîne. Les galets inférieurs supportent le poids de la machine et permettent un déplacement fluide. Les galets supérieurs maintiennent la chaîne tendue sur le retour. Lorsqu'un seul de ces éléments présente une usure excessive, l'ensemble du système est affecté, accélérant la dégradation des autres pièces.

Chaîne acier nue ou chaîne acier tuilée : quel type choisir ?

Le choix entre une chaîne acier nue et une chaîne acier tuilée dépend principalement du type d'engin et des conditions d'utilisation. Cette distinction est fondamentale pour optimiser les performances et la longévité de votre investissement.

La chaîne acier nue se compose uniquement de maillons assemblés par des axes et des douilles. Elle est principalement utilisée comme base sur laquelle viennent se fixer des patins ou des tuiles interchangeables. Cette configuration offre une grande modularité : vous pouvez adapter le type de patin en fonction du terrain (tuiles acier pour sols rocheux, patins caoutchouc pour enrobés).

La chaîne acier tuilée est livrée avec ses tuiles déjà montées. Elle offre une meilleure adhérence sur les terrains difficiles et constitue la solution standard pour les pelles de moyen et gros tonnage. Comme le souligne Caterpillar dans sa documentation technique, plusieurs largeurs de patin de chaîne et configurations de patin de chaîne, par exemple à double ou triple arête, sont disponibles en option.

Les critères essentiels pour sélectionner un train de chaîne adapté

Comment être certain de commander la bonne référence ? La compatibilité d'un train de chaîne repose sur plusieurs paramètres techniques qu'il est impératif de vérifier avant tout achat.

Le pas de la chaîne (distance entre deux axes consécutifs) est le premier critère. Exprimé en millimètres, il varie généralement entre 135 mm pour les mini-pelles et 228 mm pour les pelles de forte capacité. Le nombre de maillons est tout aussi déterminant : il dépend de la longueur du châssis porteur de votre machine.

La largeur des patins influence directement la pression au sol et la stabilité de l'engin. Un patin plus large réduit la pression au sol et convient aux terrains meubles. Un patin étroit offre une meilleure maniabilité sur sols compacts. Les châssis porteurs sont disponibles en version oscillante et en plusieurs tailles (standard, long, extra-long et super long). Cette variété impose de vérifier la compatibilité avec votre configuration exacte.

Pensez également à identifier le type de fixation (boulonnage M18, M20 ou autres), la marque et le modèle précis de votre pelle, ainsi que son numéro de série. Ces informations vous éviteront toute erreur de dimensionnement. Si vous avez besoin d'aide pour identifier vos pièces, notre équipe technique est à votre disposition pour vous guider.

Chaînes acier versus chenilles caoutchouc : avantages et limites

Les mini-pelles et certaines pelles compactes peuvent être équipées de chenilles caoutchouc plutôt que de chaînes acier. Ce choix technique mérite une analyse approfondie selon votre usage.

Les chenilles caoutchouc offrent plusieurs avantages en milieu urbain : elles préservent les surfaces bitumées, génèrent moins de vibrations et réduisent le bruit. Elles conviennent parfaitement aux travaux de paysagisme, de voirie légère ou d'intervention en espaces confinés. Si vous exploitez une mini-pelle, consultez notre sélection de chenilles pour mini pelle pour trouver la référence adaptée à votre machine.

Les chaînes acier, en revanche, sont conçues pour les environnements les plus exigeants : carrières, démolition, terrassement en terrain rocheux. Leur résistance à l'abrasion et aux impacts est sans équivalent. Les chaînes en acier au bore forgé, avec plaques polyuréthane et graisse synthétique à pression extrême, garantissent une installation pratique. Cette technologie assure une durée de vie nettement supérieure dans des conditions de travail intensives.

Pour les pelles de plus de 10 tonnes, la chaîne acier est la norme. Pour les mini-pelles de 1 à 8 tonnes, le choix dépend du terrain dominant : chantiers urbains sur enrobés (chenille caoutchouc) ou chantiers ruraux sur terrains naturels (chaîne acier avec patins adaptés).

Entretien du train de chaîne : les pratiques qui prolongent la durée de vie

Un entretien régulier et méthodique peut doubler la durée de vie de votre train de chaîne. Négliger cette maintenance expose votre engin à des pannes coûteuses et à des immobilisations prolongées sur chantier.

La tension de la chaîne doit être contrôlée quotidiennement. Une chaîne trop tendue accélère l'usure des barbotins et des roues folles. Une chaîne trop lâche risque de dérailler et d'endommager les galets. Le réglage s'effectue via le vérin de tension de la roue folle, en suivant les préconisations du constructeur de votre machine.

Le nettoyage régulier du train de roulement est tout aussi essentiel. La boue, les cailloux et les débris qui s'accumulent entre les maillons provoquent une usure prématurée par abrasion. En fin de journée, un jet d'eau haute pression sur le train de chaîne élimine ces agressions. Dans le secteur minier, la nouvelle génération de pelles intègre d'ailleurs des transmissions de translation scellées à vie et des intervalles de graissage étendus, comme le révèle un article de Construction Equipment France publié en mars 2026.

L'inspection visuelle des composants doit être systématique. Vérifiez l'usure des dents du barbotin, le jeu des galets et l'état des axes de maillons. Un barbotin dont les dents sont arrondies ne transmet plus correctement le couple et doit être remplacé. La règle d'or : remplacer les pièces par paire (les deux chaînes, les deux barbotins) pour garantir un comportement symétrique de l'engin.

L'importance du moteur de translation dans le système de chaîne

Le train de chaîne ne fonctionne pas de manière isolée. Son entraînement repose sur le moteur de translation, un composant hydraulique qui convertit la pression du circuit en rotation mécanique transmise au barbotin.

Un moteur de translation défaillant se manifeste par une perte de puissance au déplacement, des vibrations anormales ou un échauffement excessif du réducteur. Ces symptômes doivent alerter l'opérateur avant que la panne ne se propage au barbotin ou à la chaîne elle-même. Pour les propriétaires de mini-pelles, nous proposons une gamme dédiée de moteurs de translation pour mini pelle, compatibles avec les principales marques du marché.

Le remplacement préventif du moteur de translation, lorsque les premiers signes d'usure apparaissent, permet d'éviter une cascade de dommages sur l'ensemble du train de roulement. Cette approche préventive s'inscrit dans la tendance de fond du secteur TP, où la maintenance prédictive gagne du terrain.

Combien coûte un train de chaîne et comment optimiser son budget ?

Le budget à prévoir pour un train de chaîne varie considérablement selon le tonnage de la pelle, le type de chaîne et l'origine de fabrication. Pour une mini-pelle de 1,5 à 3,5 tonnes, comptez entre 300 et 800 euros par chaîne acier nue. Pour une pelle de 20 à 30 tonnes, le coût peut atteindre plusieurs milliers d'euros par chaîne complète avec tuiles.

Plusieurs leviers permettent d'optimiser cet investissement. Les pièces de fabrication européenne offrent un excellent rapport qualité/prix, avec une traçabilité et des normes de production strictes. Les chaînes d'origine asiatique, bien que moins coûteuses à l'achat, présentent parfois une durée de vie inférieure sur les chantiers les plus exigeants.

L'achat groupé de l'ensemble du kit de train de roulement (chaînes, barbotins, galets, roue folle) permet généralement de bénéficier de tarifs préférentiels. Chez Toomat, nous pratiquons des tarifs directs usine sur l'ensemble de notre gamme, avec une expédition le jour même pour toute commande validée avant 14 heures du lundi au vendredi.

Fabrication européenne et qualité : un gage de fiabilité

La provenance des chaînes acier influence directement leurs performances sur le terrain. Les fabricants européens appliquent des standards de production rigoureux, utilisant des aciers alliés à haute résistance, des traitements thermiques contrôlés et des procédés de forgeage qui garantissent la tenue mécanique des maillons et des axes.

Les trains de chaîne représentent un élément crucial pour la performance des engins de construction. Cette réalité technique impose de ne pas transiger sur la qualité des composants. Un maillon défaillant peut immobiliser une pelle de plusieurs dizaines de tonnes pendant plusieurs jours, avec un impact financier bien supérieur à l'économie réalisée sur une pièce de moindre qualité.

Les certifications (normes ISO, contrôles de dureté Brinell, tests de résistance à la traction) constituent des indicateurs fiables pour évaluer la qualité d'une chaîne. Exigez ces informations auprès de votre fournisseur avant toute commande.

En définitive, le train de chaîne pour pelle est un investissement stratégique qui conditionne la productivité de votre engin et vos coûts d'exploitation à long terme. Un choix éclairé, combinant compatibilité technique, qualité de fabrication et entretien rigoureux, vous permettra de tirer le meilleur parti de votre matériel. Nous proposons des pièces de fabrication européenne, expédiées le jour même, accompagnées de conseils techniques et de vidéos pour faciliter vos interventions. Pour équiper ou rénover le train de roulement de votre pelle, consultez dès maintenant notre gamme complète de pièces de train de roulement TP et bénéficiez de tarifs compétitifs.

Questions fréquentes

Quelle est la durée de vie moyenne d'un train de chaîne pour pelle ?

La durée de vie dépend du type de terrain, de l'intensité d'utilisation et de la qualité de l'entretien. En conditions normales, un train de chaîne de bonne qualité dure entre 2 000 et 4 000 heures de fonctionnement. Un entretien régulier (tension, nettoyage, graissage) peut prolonger cette durée de 30 à 50 %.

Comment savoir quand remplacer les chaînes acier de ma pelle ?

Les signes révélateurs sont un allongement visible de la chaîne, des dents de barbotin arrondies, un jeu excessif entre les maillons ou des déraillements fréquents. Mesurez régulièrement le pas entre les axes : un allongement de plus de 3 % indique un remplacement nécessaire. Chez Toomat, notre service technique peut vous aider à diagnostiquer l'état de votre train de roulement.

Peut-on mélanger des composants de marques différentes sur un même train de chaîne ?

Il est techniquement possible de monter des pièces adaptables de différentes origines, à condition que les dimensions (pas, largeur, type de fixation) soient strictement identiques. Toutefois, pour garantir une usure homogène et des performances optimales, il est recommandé de remplacer les composants par paires avec des pièces de même fabrication.
