Pièces de train de roulement TP : guide complet pour vos engins

Un barbotin usé, un galet fissuré ou une roue folle grippée peuvent immobiliser une mini-pelle pendant plusieurs jours. Le choix des pièces de train de roulement adaptées pour vos engins de chantier est déterminant pour garantir des performances optimales, car le train de roulement est chargé de supporter le poids de l'équipement, d'absorber les chocs et les vibrations, et d'assurer l'adhérence et la stabilité. Pour les professionnels du BTP, du terrassement ou du paysagisme, comprendre chaque composant du train de roulement est un levier direct de productivité et de maîtrise des coûts.

Que vous exploitiez une mini-pelle de 1,5 tonne ou une pelleteuse de 30 tonnes, les pièces de roulements TP exigent une attention constante. Il n'est pas toujours évident de trouver les pièces de rechange adaptées : il n'y a pas de normes internationales pour la mesure des chenilles et chaque marque a son propre système pour les pièces du train de roulement. Cet article vous aide à identifier chaque composant, à comprendre son rôle et à adopter les bonnes pratiques pour prolonger la durée de vie de votre matériel.

Qu'est-ce qu'un train de roulement et pourquoi est-il essentiel ?

Le train de roulement constitue le système de mobilité complet d'un engin sur chenilles. Il est un système complexe de barbotins, de rouleaux, de galets inférieurs et supérieurs ; comme le rouage d'une horloge, chaque composant joue un rôle déterminant pour assurer l'efficacité et la longévité de la machine. Il assure trois fonctions principales : supporter le poids total de l'engin, transmettre la puissance motrice au sol et absorber les chocs liés aux terrains accidentés.

Un train de roulement en mauvais état ne se contente pas de ralentir le chantier. Il augmente la consommation de carburant, accélère l'usure des autres composants mécaniques et multiplie les risques de panne. Selon les données communément admises dans l'industrie du BTP, le train de roulement peut représenter de 40 % à 50 % du budget total d'entretien d'un engin à chenilles. Investir dans des pièces de qualité n'est donc pas une dépense ; c'est une assurance contre les arrêts non planifiés.

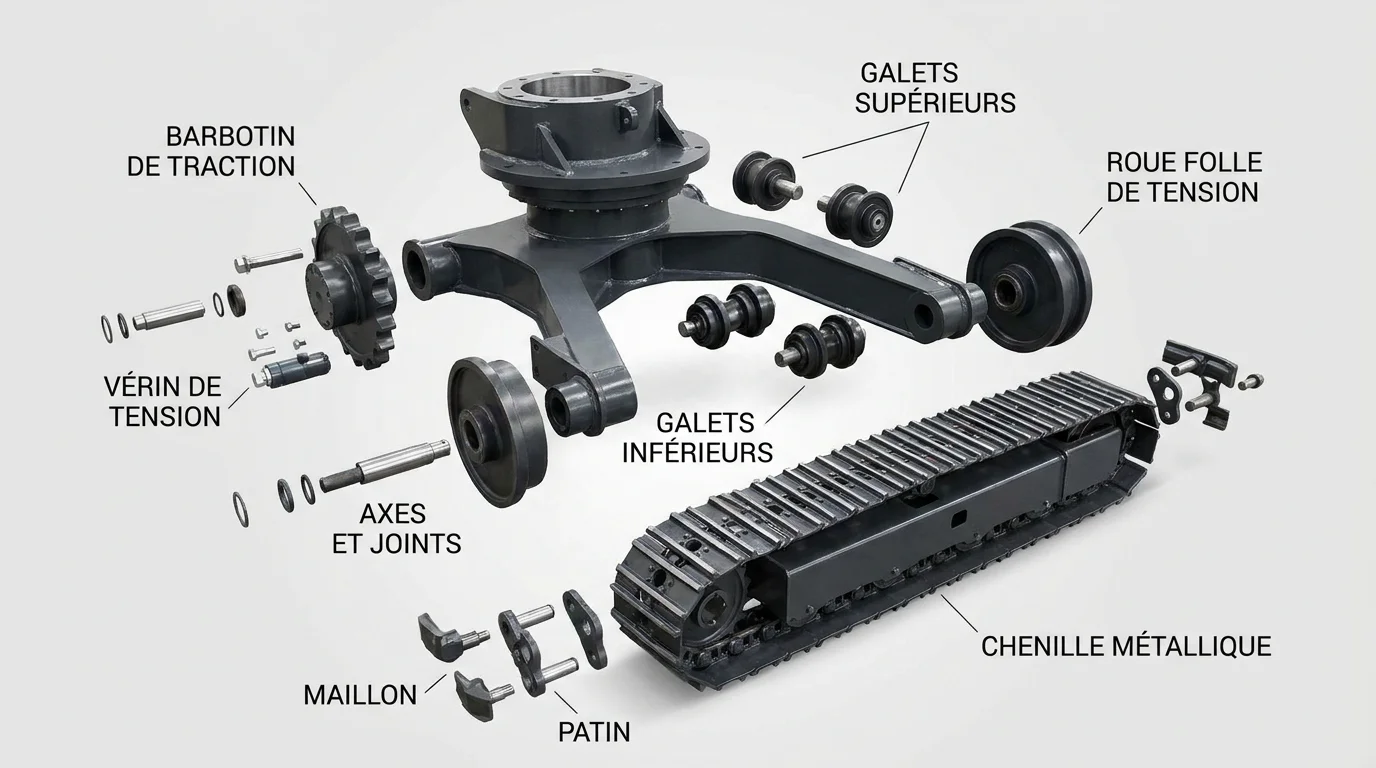

Les composants clés du train de roulement d'un engin TP

Chaque pièce du train de roulement remplit une mission précise. Voici les éléments principaux que tout professionnel doit connaître pour commander les bonnes références et anticiper les remplacements.

Barbotins : la transmission de la puissance

Les barbotins jouent un rôle capital dans le maintien d'une tension et d'un alignement corrects des chenilles, et assurent une répartition optimale du poids du véhicule, réduisant ainsi les contraintes exercées sur les différents composants. Concrètement, ce sont les roues dentées qui engrènent dans les maillons de la chaîne pour transmettre le mouvement du moteur hydraulique à la chenille. Un barbotin usé provoque un patinage de la chaîne, une perte de traction et un bruit caractéristique sur le chantier.

Galets inférieurs et supérieurs : stabilité et guidage

Les galets inférieurs supportent le poids de la machine et le répartissent sur toute la longueur de la chenille. Plus petits, les galets supérieurs (ou galets porteurs) maintiennent la chenille en position sur le brin de retour. Les composants d'un train de roulement pour engins de chantier comprennent les chenilles caoutchouc, chaînes acier, galets, roues folles et barbotins, chacun devant être sélectionné en fonction du modèle exact de la machine.

Roue folle (ou roue de tension)

Située à l'avant du châssis, la roue folle guide la chenille et permet de régler sa tension grâce à un vérin de tension. Une tension trop faible entraîne un déraillement de la chenille ; une tension excessive accélère l'usure de l'ensemble du train de roulement. La roue folle doit être inspectée régulièrement pour vérifier l'absence de jeu latéral et l'étanchéité de ses joints.

Chenilles et maillons de chaîne

Les chenilles en caoutchouc sont privilégiées sur les mini-pelles et les petits engins, tandis que les chaînes acier équipent les machines plus lourdes travaillant en carrière ou en démolition. Les dimensions d'une chenille se définissent par trois paramètres : la largeur (L), la longueur du pas (P) et le nombre de maillons (M). Le type de voie (étroite ou large) doit également être vérifié.

Tuiles et patins

Les tuiles (ou patins de chenille) sont les semelles qui assurent l'adhérence de la chaîne acier au sol. Elles existent en différentes largeurs et configurations selon le type de terrain (terre meuble, roche, bitume). Des tuiles inadaptées réduisent la traction, augmentent l'usure et peuvent endommager les surfaces de circulation.

Comment choisir les bonnes pièces de train de roulement

Le premier facteur à prendre en compte lors du choix d'un train de roulement est le type et les dimensions de votre engin de chantier, car les différents types d'équipements, tels que les mini-pelles et les mini-chargeurs sur chenilles, nécessitent des trains de roulement différents pour garantir des performances optimales. Voici les critères à vérifier systématiquement avant de passer commande.

Identifier la marque, le modèle et le numéro de série

Chaque constructeur (Kubota, Yanmar, Caterpillar, Komatsu, Takeuchi, JCB, Volvo, entre autres) utilise des références propres. La meilleure façon de trouver les chenilles et les pièces de train de roulement adéquates est de se référer aux détails de la machine (marque, modèle, etc.). Vérifiez toujours la plaque signalétique de votre engin et notez le numéro de série avant de commander.

Vérifier les dimensions exactes

Un écart de quelques millimètres sur le diamètre d'un galet ou le nombre de dents d'un barbotin rend la pièce incompatible. Mesurez la largeur de la chenille, comptez le nombre de maillons et contrôlez le pas de la chaîne. En cas de doute, notre service technique est disponible pour vous guider vers la bonne référence.

Adapter le choix au terrain

Lors de la sélection d'un train de roulement, il faut tenir compte du type et des dimensions de l'équipement, des exigences en matière d'entretien et des conditions environnementales. Un chantier en terrain meuble n'impose pas les mêmes contraintes qu'un sol rocheux ou abrasif. Les chenilles en caoutchouc conviennent aux travaux urbains et paysagers, tandis que les chaînes acier avec tuiles renforcées sont préférées pour les environnements plus sévères.

Tableau comparatif : chenilles caoutchouc ou chaîne acier ?

Ce tableau simplifié illustre les principaux arbitrages. Le choix final dépend toujours du modèle précis de votre engin et des conditions de chantier. Sur notre catalogue en ligne, chaque pièce est accompagnée de ses dimensions et de la liste des machines compatibles, ce qui facilite la commande.

L'entretien préventif : prolonger la durée de vie du train de roulement

Les exigences en matière d'entretien sont un élément essentiel à prendre en compte, car certains trains de roulement nécessitent un entretien plus fréquent que d'autres, ce qui peut avoir une répercussion sur le coût global de l'exploitation ; un entretien régulier est indispensable et augmente la durée de vie de votre train de roulement. Voici les gestes essentiels à intégrer dans votre routine de maintenance.

• Contrôle quotidien de la tension des chenilles : une chenille trop lâche se déboîte ; une chenille trop tendue use prématurément les galets et les barbotins.
• Nettoyage régulier du train de roulement : la boue, les cailloux et les débris compactés entre les galets accélèrent la corrosion et bloquent les articulations.

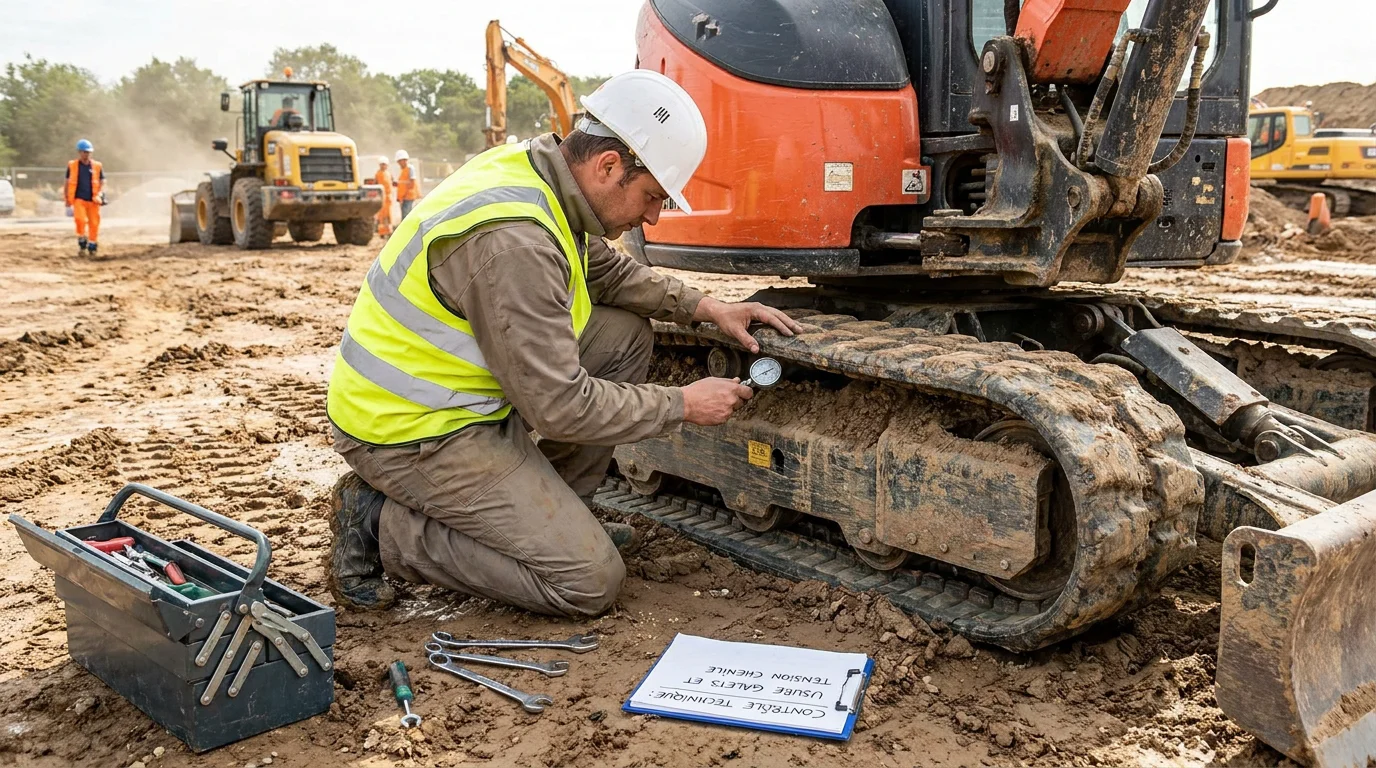

• Inspection visuelle des composants : vérifiez l'usure des dents du barbotin, le jeu des galets et l'état de la roue folle à chaque fin de semaine d'utilisation.
• Vidange des moteurs hydrauliques de chenille : respectez les intervalles préconisés par le constructeur pour éviter toute surchauffe ou perte de puissance.
• Rotation des chenilles : inverser le sens de marche régulièrement permet d'homogénéiser l'usure sur les deux côtés de l'engin.

Un plan de maintenance rigoureux peut prolonger la durée de vie de votre train de roulement de 20 % à 40 %, selon la sévérité de l'environnement de travail. Pour vous accompagner, nous mettons à votre disposition nos conseils techniques et vidéos de montage, accessibles en quelques clics.

Fabrication européenne : un gage de qualité pour vos pièces TP

La provenance des pièces de train de roulement influence directement leur durabilité. Des produits fabriqués en Europe selon les normes industrielles les plus strictes garantissent une résistance maximale à l'usure. Plusieurs fabricants européens, notamment en Italie et en Espagne, se sont spécialisés dans la production de composants de train de roulement pour les engins de chantier, avec des processus de contrôle qualité rigoureux.

Chez Toomat, nous avons fait le choix d'une fabrication européenne pour l'ensemble de nos pièces de train de roulement. Ce positionnement vous garantit des composants conformes aux standards de résistance attendus sur les chantiers les plus exigeants, tout en bénéficiant de nos tarifs directs usine. L'absence d'intermédiaires inutiles permet de concilier qualité de fabrication et compétitivité tarifaire.

Les erreurs fréquentes lors de l'achat de pièces de train de roulement

Commander la mauvaise pièce entraîne des retards, des frais de retour et, dans le pire des cas, des dommages sur la machine. Voici les erreurs les plus courantes et la manière de les éviter.

Confondre voie étroite et voie large. Pour un même modèle de mini-pelle, les versions à voie étroite et à voie large n'utilisent pas les mêmes chenilles ni les mêmes galets. Vérifiez systématiquement cette information sur la plaque constructeur ou dans le manuel d'utilisation.

Négliger le nombre de maillons. Deux chenilles de même largeur et de même pas peuvent différer par leur nombre de maillons. Une erreur d'un seul maillon rend la chenille inutilisable sur votre engin.

Choisir le prix le plus bas sans considérer l'origine. Des pièces de provenance incertaine peuvent présenter des défauts métallurgiques invisibles à l'œil nu, mais qui réduisent leur durée de vie de moitié. Selon un guide technique de référence publié par TVH, la compatibilité exacte entre le train de roulement et les chenilles est indispensable pour garantir des performances maximales.

Reporter l'entretien trop longtemps. Un galet fissuré ou un barbotin usé qui continue à fonctionner endommage progressivement les composants adjacents, transformant un remplacement simple en réparation coûteuse de l'ensemble du train de roulement.

Commander vos pièces de train de roulement en ligne : les critères décisifs

L'achat de pièces détachées pour engins TP en ligne s'est considérablement développé ces dernières années. Pour les professionnels, la rapidité de livraison est souvent aussi importante que le prix. Un engin immobilisé coûte en moyenne plusieurs centaines d'euros par jour en perte de productivité, sans compter les pénalités de retard éventuelles sur le chantier.

Plusieurs critères doivent guider votre choix de fournisseur en ligne :

• Compatibilité garantie : le site doit permettre de rechercher les pièces par marque, modèle et numéro de série.
• Délai d'expédition : une expédition le jour même pour les commandes passées avant un horaire défini limite considérablement l'immobilisation de la machine.
• Assistance technique : un service capable de vous orienter en cas de doute sur une référence évite les erreurs de commande.
• Transparence sur l'origine : la mention claire de la provenance (fabrication européenne, par exemple) est un indicateur de qualité.

Une large gamme de pièces pour le train de roulement couvrant les machines de 0,5 à 65 tonnes, avec une expédition immédiate, permet de réduire les temps d'arrêt des engins. Ce modèle de disponibilité est celui que nous appliquons chez Toomat, avec notre gamme complète de pièces pour mini-pelles et pelleteuses, expédiée le jour même pour toute commande validée avant 14 h du lundi au vendredi.

Prolongez la performance de vos engins, maîtrisez vos coûts

Les pièces de train de roulement pour engins TP constituent le poste de maintenance le plus stratégique de votre parc matériel. En choisissant des composants de qualité, adaptés au modèle exact de votre machine et à votre environnement de travail, vous réduisez vos temps d'arrêt, vous allongez la durée de vie de vos équipements et vous optimisez le coût total de possession de chaque engin. Un entretien préventif régulier, associé à un approvisionnement fiable, fait la différence entre un chantier rentable et un chantier qui accumule les retards.

Toomat vous accompagne avec une expertise technique accessible, des prix directs usine et une expédition rapide garantie. Pour trouver la référence exacte adaptée à votre mini-pelle ou votre pelleteuse, consultez notre catalogue de pièces détachées pour engins TP et commandez en toute confiance.

Questions fréquentes

Combien de temps durent les pièces de train de roulement d'une mini-pelle ?

La durée de vie varie selon le composant et les conditions d'utilisation. Une chenille en caoutchouc dure en moyenne entre 1 500 et 2 500 heures, tandis que les galets et barbotins peuvent atteindre 3 000 à 5 000 heures avec un entretien régulier. Un plan de maintenance préventif rigoureux, comme ceux détaillés dans nos vidéos techniques, permet de maximiser cette longévité.

Comment savoir si un barbotin ou un galet doit être remplacé ?

Un barbotin usé présente des dents arrondies ou asymétriques, et un bruit de claquement apparaît lors de la marche. Pour les galets, vérifiez l'absence de jeu latéral excessif et recherchez les traces de fuite d'huile au niveau des joints. Tout signe d'usure anormale justifie un remplacement rapide pour éviter d'endommager les composants adjacents.

Peut-on commander des pièces de train de roulement en ligne sans risque d'erreur ?

Oui, à condition de renseigner précisément la marque, le modèle, le numéro de série et le type de voie de votre engin. Chez Toomat, notre service technique est disponible pour vérifier la compatibilité avant expédition, et nous proposons des fiches produits détaillées avec les dimensions et la liste des machines compatibles.
