Une perte de puissance, des mouvements ralentis ou une huile qui chauffe peuvent signaler une pompe hydraulique pour mini-pelle mal dimensionnée, usée ou mal alimentée. Avant de remplacer la pièce, il faut identifier le type de circuit, la cylindrée, le sens de rotation, la fixation et les performances attendues. Pour vérifier les autres composants susceptibles d’influencer le diagnostic, consultez aussi notre guide sur les Pièces détachées pour mini-pelle.
Le terme « débit variable » est parfois utilisé trop largement. Une pompe à engrenages fournit généralement un débit fixe par tour, tandis qu’une pompe à pistons ou à palettes peut modifier sa cylindrée. Le système load sensing constitue pour sa part une régulation qui adapte le débit et la pression à la demande du circuit. La bonne solution dépend donc de la mini-pelle, de ses distributeurs et de l’utilisation prévue.
Quel est le rôle d’une pompe hydraulique de mini-pelle ?
Comment une mini-pelle peut-elle lever un bras, orienter sa tourelle, actionner un godet et avancer avec un seul moteur thermique ? La pompe hydraulique transforme l’énergie mécanique du moteur en énergie hydraulique. Elle aspire l’huile dans le réservoir, la met en circulation et l’envoie vers les distributeurs, les vérins et les moteurs hydrauliques.
La pompe crée principalement un débit. La pression apparaît lorsque ce débit rencontre une résistance, par exemple une charge sur le godet, un vérin en fin de course ou un moteur de translation fortement sollicité. Le débit influence surtout la vitesse des mouvements, tandis que la pression disponible conditionne la force et le couple, dans la limite des réglages du circuit.
Une mini-pelle peut utiliser une pompe unique, une pompe double, une pompe triple ou plusieurs éléments associés. Certaines architectures répartissent les fonctions entre une pompe principale, une pompe auxiliaire et une pompe de pilotage. Le débit peut aussi être additionné pour alimenter plusieurs mouvements simultanément. Pour comprendre le lien entre la pompe principale et l’avancement, consultez notre page consacrée au Moteur de translation pour mini-pelle.
La référence de la pompe ne suffit pas toujours à garantir la compatibilité. Il faut également contrôler la cylindrée en cm³ par tour, le débit à un régime donné, la pression maximale, le sens de rotation, le type d’arbre, la bride, les orifices, le pilotage et la position des raccords.
Pompe à engrenages : une architecture simple et robuste
Imaginez une mini-pelle compacte utilisée pour des travaux ponctuels de terrassement. Dans ce contexte, une pompe à engrenages peut offrir une architecture simple, un coût généralement contenu et une maintenance accessible. Deux engrenages entraînent l’huile de l’aspiration vers le refoulement. À chaque tour, la pompe déplace un volume relativement constant.
Cette technologie est dite à cylindrée fixe. Le débit dépend de la cylindrée, du régime de rotation et du rendement volumétrique. Lorsque le moteur tourne plus vite, le débit augmente généralement. Lorsque les distributeurs ne consomment pas tout le débit fourni, l’excédent doit être dérivé vers le réservoir par l’architecture du circuit ou par un limiteur, ce qui peut produire de la chaleur.
Les pompes à engrenages conviennent à de nombreuses fonctions auxiliaires, au pilotage ou à des circuits de machines compactes. Elles tolèrent relativement bien certaines conditions de fonctionnement, mais elles restent sensibles à l’usure interne, à la cavitation, à un mauvais alignement de l’arbre et à une huile contaminée.
Un article technique de la SAE sur les pompes à engrenages, publié en 1998, décrit aussi des montages associant une pompe à cylindrée fixe à une régulation load sensing. Cela nuance une idée fréquente : la présence d’un circuit load sensing ne signifie pas automatiquement que la pompe elle-même possède une cylindrée variable.
| Technologie | Fonctionnement | Atouts | Points de vigilance |
|---|---|---|---|
| Pompe à engrenages | Cylindrée fixe, débit lié au régime | Conception simple, coût maîtrisé, entretien accessible | Débit peu adaptable, échauffement possible si l’excédent est laminé |
| Pompe à palettes | Cylindrée fixe ou variable selon le modèle | Fonctionnement plus silencieux, bonne souplesse | Sensibilité à l’usure et à la propreté de l’huile |
| Pompe à pistons | Cylindrée fixe ou variable, souvent avec régulation | Pression élevée, rendement et contrôle du débit | Coût supérieur, exigences élevées sur la filtration |
| Pompe load sensing | Régulation du débit et de la pression selon la charge | Production d’énergie adaptée à la demande | Compatibilité nécessaire entre pompe, distributeur et ligne LS |
Pompe à débit variable : quand la cylindrée s’adapte
Imaginez maintenant une mini-pelle qui alterne entre un déplacement rapide, une levée de charge et l’utilisation d’un accessoire hydraulique. Une pompe à cylindrée variable peut modifier le volume d’huile envoyé à chaque tour. Elle évite ainsi de produire en permanence le même débit lorsque le circuit n’en a pas besoin.

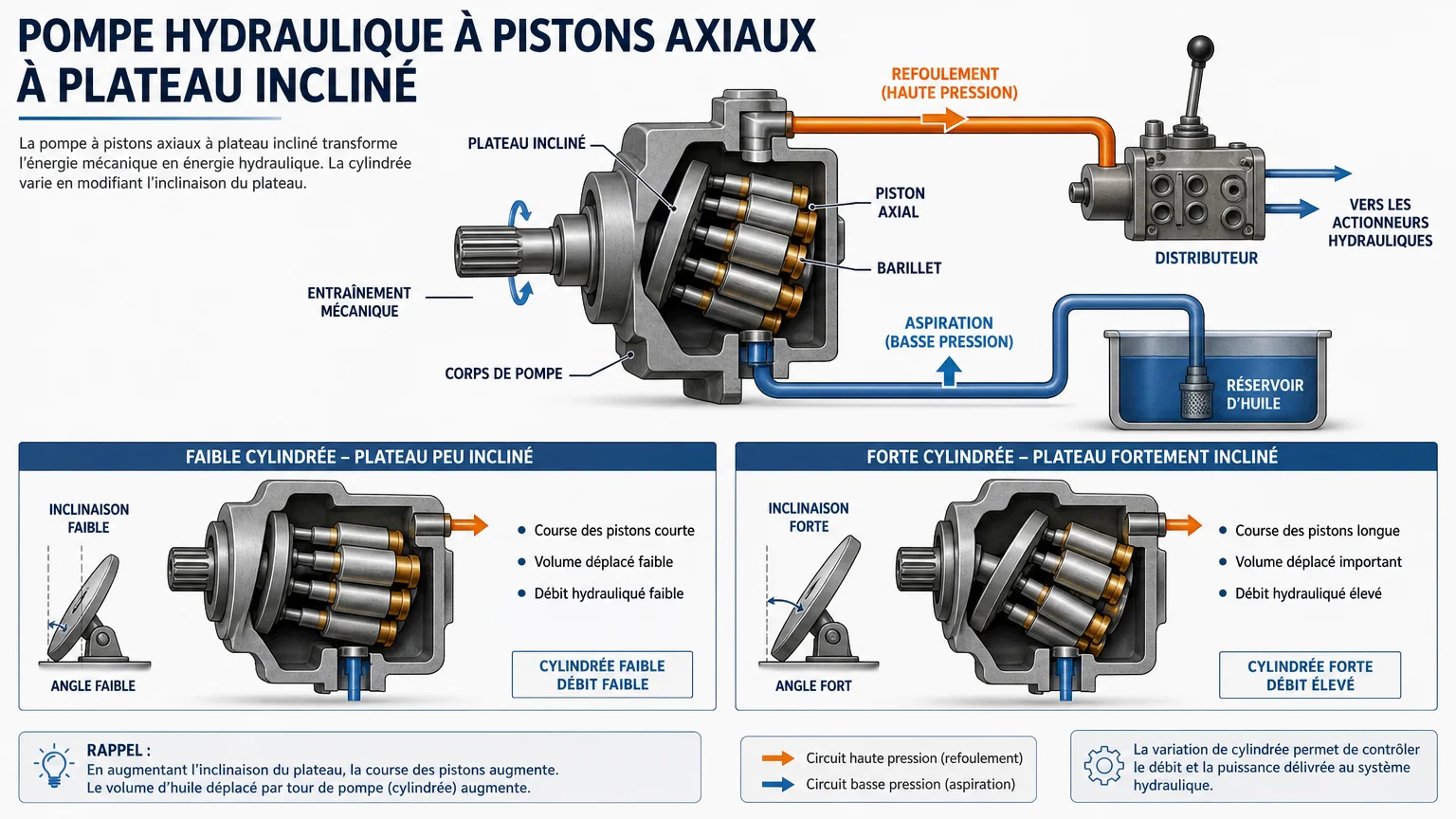

Les pompes à pistons axiaux utilisent généralement un plateau incliné. L’angle de ce plateau détermine la course des pistons et donc la cylindrée de la pompe. Une faible inclinaison produit peu de débit, tandis qu’une inclinaison plus importante augmente le volume déplacé. La variation peut être commandée par une régulation de pression, de puissance, de débit ou de charge.
Les travaux universitaires de Georgia Tech sur les pompes variables expliquent que la régulation load sensing transmet la pression de charge à la pompe. Celle-ci maintient alors une marge de pression au-dessus de la charge détectée, afin de fournir le débit nécessaire tout en limitant les pertes lorsque la demande diminue.
Les pompes à débit variable apportent davantage de souplesse pour les mouvements combinés et les applications exigeantes. Elles sont cependant plus complexes. Une panne de régulation, un filtre colmaté, une prise d’air à l’aspiration ou une huile dégradée peuvent perturber le fonctionnement de la pompe et du reste du circuit.
Load sensing : une régulation, pas une pompe distincte
Un terme peut créer la confusion lors de l’achat : régulation load sensing. Il ne désigne pas nécessairement une famille mécanique séparée. Il décrit un mode de commande dans lequel la pompe reçoit un signal représentant la charge du circuit, puis adapte sa cylindrée, son débit ou sa pression en fonction de cette information.
Lorsque les distributeurs sont au neutre, une pompe load sensing correctement configurée réduit fortement sa cylindrée. Elle ne produit alors qu’un faible débit de veille. Lorsqu’un opérateur actionne une fonction, la pression de charge revient vers la pompe par la ligne LS. La pompe augmente sa cylindrée pour fournir le débit demandé, avec une marge de pression définie par le réglage du système.
Cette architecture peut réduire les pertes d’énergie et l’échauffement par rapport à une pompe fixe qui débite en permanence. Elle devient particulièrement intéressante lorsque la mini-pelle réalise des cycles variables, des mouvements combinés ou utilise régulièrement un accessoire hydraulique. La qualité du résultat dépend toutefois du distributeur, de la ligne LS, des compensateurs et du réglage de la pression maximale.
Une pompe à engrenages peut être intégrée à certains montages avec une régulation associée, comme le rappelle la publication technique de la SAE. Il faut donc lire le schéma hydraulique et la documentation de la machine plutôt que se fier uniquement à la mention « LS » dans une annonce de pièce.

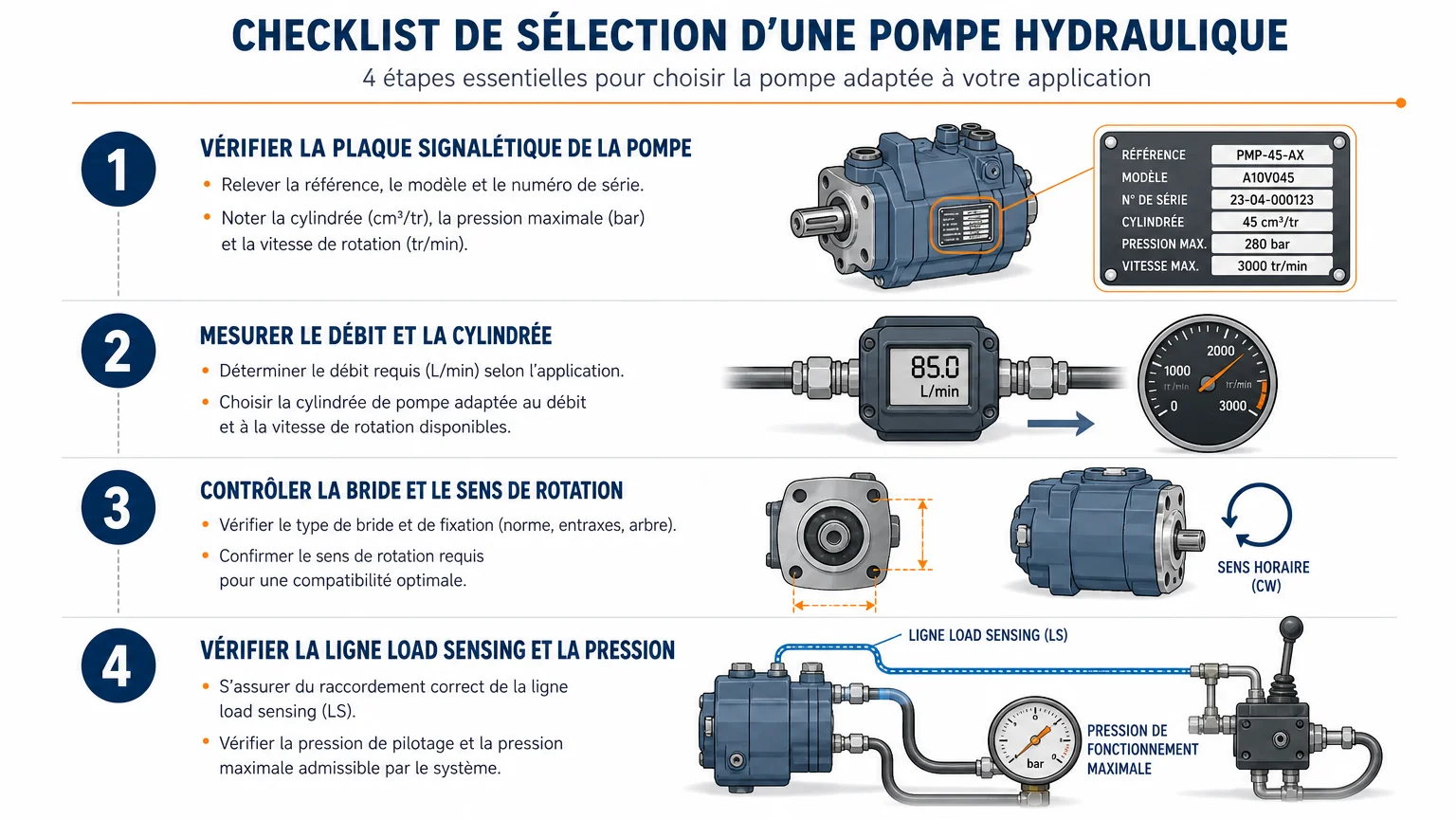

Comment choisir la pompe adaptée à sa mini-pelle ?
Sur une machine de chantier, la bonne pompe n’est pas forcément celle qui affiche la pression maximale la plus élevée. Le premier critère est la correspondance avec le circuit existant. Une pompe plus grosse ou plus puissante peut dépasser les capacités du moteur, du distributeur, des flexibles ou du refroidisseur d’huile.
- Identifiez la machine : relevez la marque, le modèle, l’année lorsque celle-ci est connue et le numéro de série.
- Relevez la référence de la pompe : recherchez la plaque, le marquage gravé, le code fabricant et les éventuelles références croisées.
- Contrôlez la cylindrée et le débit : comparez les cm³ par tour, le débit en litres par minute et le régime auquel cette valeur est donnée.
- Vérifiez la pression : distinguez la pression nominale, la pression maximale et les réglages des soupapes du circuit.
- Comparez la fixation : contrôlez la bride, l’arbre, la clavette ou les cannelures, les orifices et le sens de rotation.
- Analysez la régulation : recherchez les raccords de pilotage, la ligne LS, la compensation de pression ou la régulation de puissance.
Une étude publiée en 2026 dans la revue Energy, fondée sur 260 excavateurs et près d’un million d’heures de fonctionnement cumulées, montre que les besoins hydrauliques varient selon les modes de travail, la charge et le tonnage. Les données de fonctionnement des excavateurs confortent une approche par usage réel plutôt qu’un choix fondé sur une seule valeur de débit.
Pour une mini-pelle équipée d’un accessoire, il faut aussi vérifier le débit auxiliaire et la pression admissible. Un BRH, une tarière, une pince ou un enfonce-pieux peut demander des réglages différents du circuit principal. Le débit disponible doit être compatible avec l’outil et avec les capacités de refroidissement de la machine.
Quels symptômes indiquent une pompe hydraulique défaillante ?
Une panne de pompe ne se résume pas toujours à un arrêt brutal. Une mini-pelle peut devenir moins vive à chaud, perdre de la force, produire des mouvements irréguliers ou présenter des bruits de cavitation. Une fuite externe, une huile mousseuse ou une température anormalement élevée doivent également attirer l’attention.
Avant de remplacer la pompe, contrôlez le niveau et l’état de l’huile, le filtre d’aspiration, le filtre de retour, les flexibles et les raccords. Une restriction à l’aspiration peut provoquer de la cavitation et endommager rapidement la pompe. Une huile contaminée peut accélérer l’usure des engrenages, des pistons, des plateaux et des distributeurs.
Mesurez ensuite les pressions avec un manomètre adapté et comparez les résultats aux valeurs du constructeur. Une pression insuffisante peut provenir de la pompe, mais aussi d’un limiteur mal réglé, d’une prise d’air, d’un distributeur usé, d’un vérin fuyard ou d’un moteur hydraulique endommagé.
La maintenance concerne également les organes entraînés par le circuit. Une défaillance du moteur de translation, du réducteur ou d’un accessoire peut donner l’impression que la pompe ne fournit plus assez de puissance. Pour prolonger la durée de vie de l’ensemble, utilisez une Huile pour mini-pelle adaptée aux spécifications du constructeur et respectez les intervalles de filtration.
Remplacer une pompe sans créer une nouvelle panne
Au moment du remplacement, évitez de monter immédiatement la nouvelle pompe sur un circuit dont l’origine de la panne reste inconnue. Si l’ancienne pompe a subi une casse interne, des particules métalliques peuvent être présentes dans l’huile, les flexibles, les distributeurs ou les vérins.
Nettoyez le circuit selon les recommandations du constructeur, remplacez les filtres nécessaires et vérifiez le réservoir. Contrôlez également l’alignement mécanique, l’état de l’accouplement et la qualité de l’huile. Une mauvaise installation peut provoquer une fuite, une prise d’air, une usure de l’arbre ou une nouvelle panne dès les premières heures.
Après le montage, amorcez la pompe conformément à la documentation technique. Démarrez à faible régime, surveillez le niveau d’huile, recherchez les fuites et actionnez progressivement les fonctions. Les réglages de pression, de débit et de load sensing ne doivent pas être modifiés au hasard, car ils influencent directement la température, les performances et la sécurité du circuit.
Lorsque la référence est difficile à identifier, nous pouvons vous aider à rassembler les informations utiles avant la recherche d’une pièce. Une photographie de la pompe, la plaque signalétique, les dimensions de la bride, le type d’arbre et les données de la mini-pelle réduisent le risque d’erreur. Pour les organes de transmission associés, notre guide sur le Réducteur de mini-pelle complète ce diagnostic.
Ce qu’il faut retenir avant de choisir
Le choix d’une pompe hydraulique pour mini-pelle repose sur l’accord entre la cylindrée, le débit, la pression, la fixation et la régulation du circuit. Une pompe à engrenages privilégie la simplicité, une pompe à pistons à cylindrée variable offre davantage de contrôle et une architecture load sensing adapte la production hydraulique à la demande. Avant toute commande, vérifiez la référence exacte, l’usage de la machine, les accessoires utilisés et l’état général du circuit. Un diagnostic complet évite de remplacer une pompe alors que la cause réelle se trouve dans l’huile, la filtration, les distributeurs ou un organe hydraulique entraîné.
Besoin d’aide pour identifier votre pièce ?
Le choix d’une pompe ou d’un composant hydraulique dépend souvent de plusieurs informations techniques difficiles à réunir. Nous vous invitons à préparer la marque, le modèle, le numéro de série, la référence inscrite sur la pièce et les principales dimensions avant toute demande.
Chez Toomat, notre catalogue couvre les pièces détachées, les équipements et les produits d’entretien pour les machines de travaux publics. Notre service technique peut vous accompagner en cas de doute sur la sélection ou la compatibilité d’une pièce. Retrouvez notre catalogue de pièces et équipements TP et transmettez les informations disponibles afin de faciliter la recherche.
Questions fréquemment posées
Quelle est la différence entre une pompe à engrenages et une pompe à débit variable ?
Une pompe à engrenages possède généralement une cylindrée fixe, tandis qu’une pompe à débit variable peut modifier la quantité d’huile déplacée à chaque tour. La seconde s’adapte mieux aux besoins changeants, mais elle est plus complexe et plus exigeante à diagnostiquer.
Une pompe load sensing est-elle toujours une pompe à pistons ?
Non. Le load sensing désigne une régulation du circuit et non une technologie mécanique unique. Une pompe à pistons à cylindrée variable est courante dans cette architecture, mais certains montages associent aussi une pompe à cylindrée fixe à une régulation adaptée.
Quels signes indiquent une pompe hydraulique usée ?
Les signes possibles sont une perte de puissance, des mouvements lents ou irréguliers, une baisse de performance à chaud, des bruits inhabituels ou une huile qui chauffe. Ces symptômes peuvent aussi provenir d’un filtre colmaté, d’une fuite interne ou d’un mauvais réglage.
Quelles informations faut-il fournir pour identifier une pompe de mini-pelle ?
Préparez la marque, le modèle, le numéro de série, la référence de la pompe, le sens de rotation, le type d’arbre, la bride et les dimensions des raccords. Une photographie de la pièce et de sa plaque signalétique facilite également la vérification.
Toomat peut-il aider à vérifier la compatibilité d’une pièce hydraulique ?
Oui, notre service technique peut accompagner la sélection lorsqu’une référence ou une compatibilité pose problème. Il est préférable de transmettre des informations complètes et exactes sur la mini-pelle afin de limiter le risque d’erreur lors de la commande.
